La machine de pose de briques mobile est une machine de fabrication de briques. Il est facile à utiliser et convient aux petites usines de briques. Il évolue avec le changement de chantier. Cet équipement ne nécessite pas de palette. Les briques pressées sont placées sur le chantier au fur et à mesure que la machine à briques se déplace, ce qui permet d'économiser beaucoup de coûts de palettes, mais la zone du chantier doit être suffisamment grande. La machine de pose de briques mobile adopte un système de contrôle intelligent PLC avancé, qui peut réaliser un dialogue homme-machine, un fonctionnement entièrement automatique, une analyse de signal aléatoire, un diagnostic automatique des défauts et divers réglages de paramètres. Cette machine présente les avantages d'une structure simple et compacte, d'une utilisation facile, d'un entretien facile, d'une faible consommation d'énergie et d'un rendement élevé.
Vidéo du produit

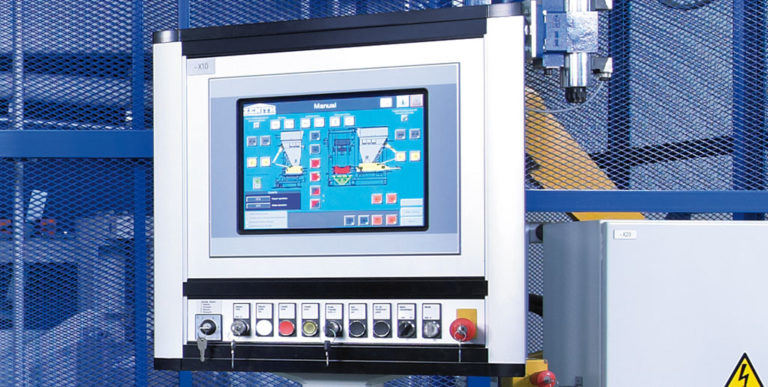

LeÉcran tactile intuitif et piloté par menusrend le fonctionnement de la machine très facile. Les paramètres de production pour différents types de moules et programmes de production sont saisis et enregistrés à l'aide des masques de menu bien organisés. Un SPS Siemens rapide est utilisé pour le traitement du signal interne.

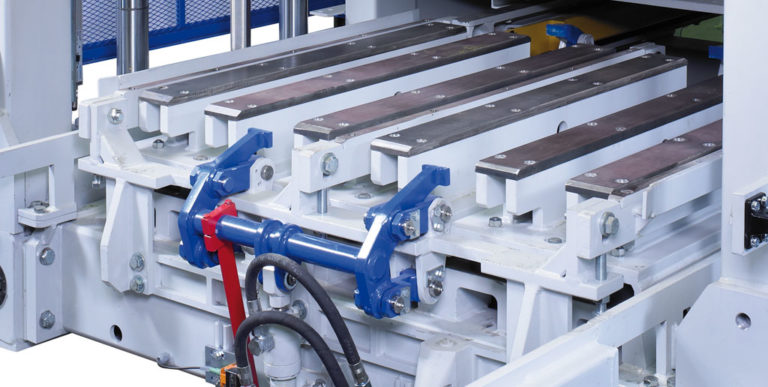

Les colonnes et les roulements de guidage de grandes dimensions, soutenus par la synchronisation des mouvements par chaîne et arbre de levier, garantissent unguidage sûr et précis du moule et de la tête de pilon. La mesure numérique du trajet via un codeur linéaire est disponible en option.

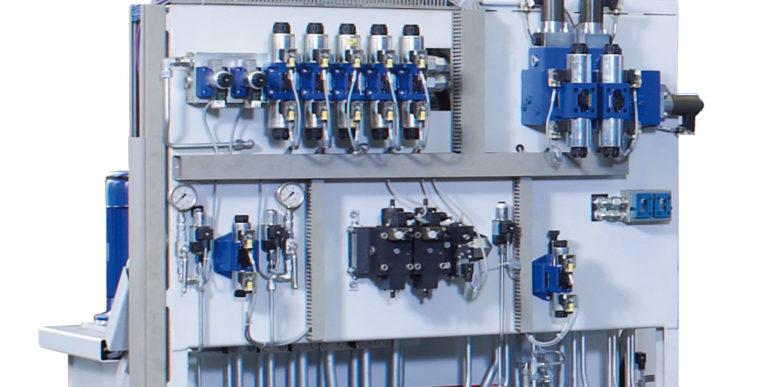

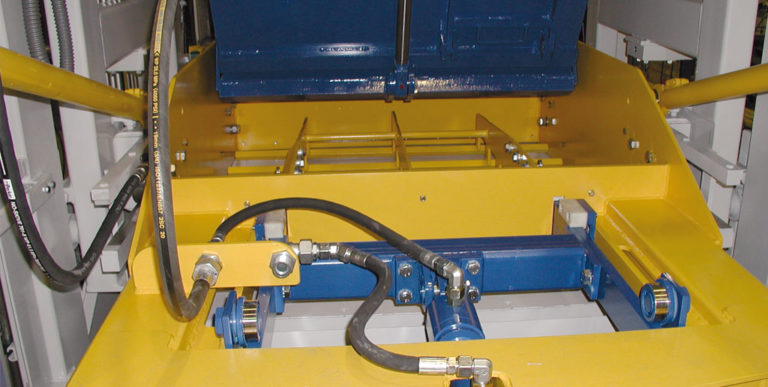

Les principaux mouvements de la machine (déplacement de la table vibrante, levage du moule et de la tête de dameur et déplacement du tiroir d'alimentation) sont pilotés parvérins hydrauliques, développés par ZENITH, et sont activés via des vannes proportionnelles. Les produits peuvent être déposés lors du démoulage avec une vitesse de descente contrôlée.
La tête principale du dameur peut être équipée d'undispositif de changement rapide à commande hydrauliquepour un changement de moule rapide. Pour les bordures produites transversalement au sens de remplissage, la machine peut en option être équipée d'un dispositif de tête de dameur rotatif pour un nettoyage facile des épées de la tête de dameur à l'aide des brosses du tiroir d'alimentation.
Pour augmenter la capacité de la machine, elle peut être équipée duPack « Vitesse & Confort » en option. Cet ensemble comprend des commandes et un système hydraulique plus performants, un système de mesure numérique de la trajectoire pour tous les axes de mouvement principaux, un dispositif de changement rapide de la tête de dameur et un tiroir d'alimentation en béton arrière avec grille à commande hydraulique.
Lorsque vous travaillez sans unité de mélange de visage, la machine peut être équipée d'undispositif d'insertion de noyau en polystyrènepour la production de blocs isolants ou avec unbrosse rotativepour le balayage des surfaces de blocs.
Données techniques
| Caractéristiques | |
| Trémie de matériau de base | 1 200 L |
| Boîte d'alimentation en matériaux de base | 2 000L |
| Trémie à pigments | 800L |
| Boîte d'alimentation en pigments | 2 000L |
| Hauteur d'alimentation maximale du chargeur | 2 800 mm |
| Taille de formage | |
| Longueur maximale de formage | 1 240 mm |
| Largeur de formage maximale (produisant sur la table vibrante) | 1 000 mm |
| Largeur maximale de formage (produisant au sol) | 1 240 mm |
| Hauteur du produit | |
| Production multicouche | |
| Hauteur minimale du produit (produisant sur la palette) | 50mm |
| Hauteur max. du produit | 250mm |
| Hauteur maximale d'empilage (palette + hauteur d'un produit à une couche) | 640mm |
| Production de faible niveau sur palette | |
| Hauteur max. du produit | 600 mm |
| Production de faible niveau au sol | |
| Hauteur max. du produit | 650mm |
| Production au sol | |
| Hauteur max. du produit | 1 000 mm |
| Hauteur minimale du produit | 250mm |
| Poids de la machine | |
| Sans dispositif de moule et de pigments | 11,7 tonnes |
| Appareil à pigments | 1,7 T |
| Taille de la machine | |
| Longueur totale (sans dispositif pigmentaire) | 4 400 mm |
| Longueur totale (avec dispositif pigmentaire) | 6 380 mm |
| Hauteur totale max. | 3 700 mm |
| Hauteur min.totale (hauteur de transport) | 3 240 mm |
| Largeur totale (y compris le panneau de commande) | 2 540 mm |
| Système vibrant | |
| Force d'excitation maximale de la table vibrante | 80KN |
| Force min.excitante de la vibration supérieure | 40KN |
| Consommation d'énergie | |
| Basé sur le nombre maximum de tables vibrantes | 42KW |
Capacité de production
| Type de bloc | Dimensions (mm) | Photos | Quantité/Cycle | Temps de cycle | Capacité de production (Par 8h) |
| Bloc creux | 400*200*200 |
|
12 | années 40 | 8 640 pièces |
| Pavé rectangulaire | 200*100*60 |
|
54 | 38s | 817m2 |
| Pavé rectangulaire (sans facemix) | 200*100*60 |
|
54 | 36s | 864m2 |
| Pavés UNI | 225*112.5*60-80 |
|
40 | 38s | 757m2 |
| Curstone | 150*1000*300 |
|
4 | 46s | 2 504 pièces |
