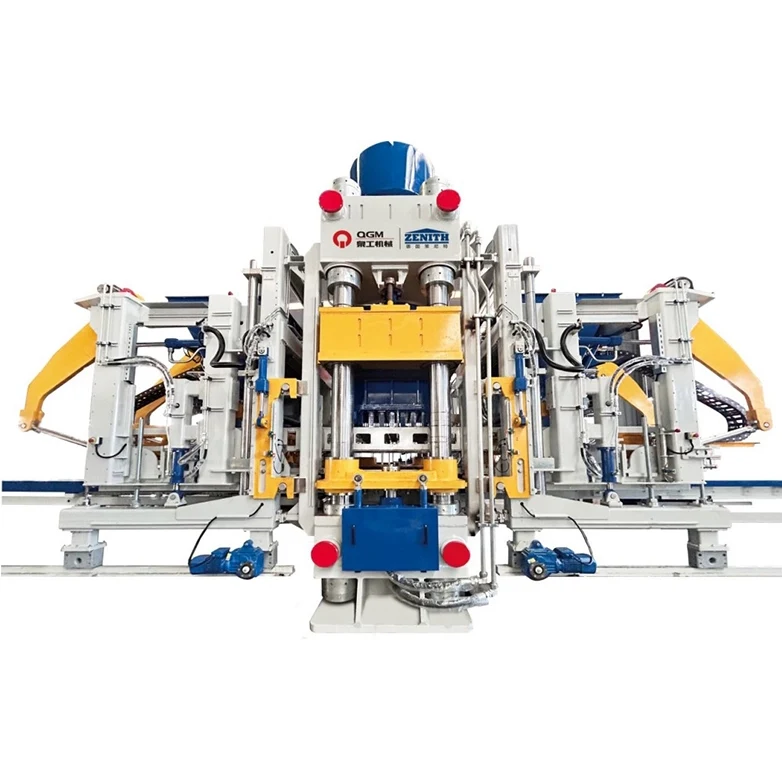

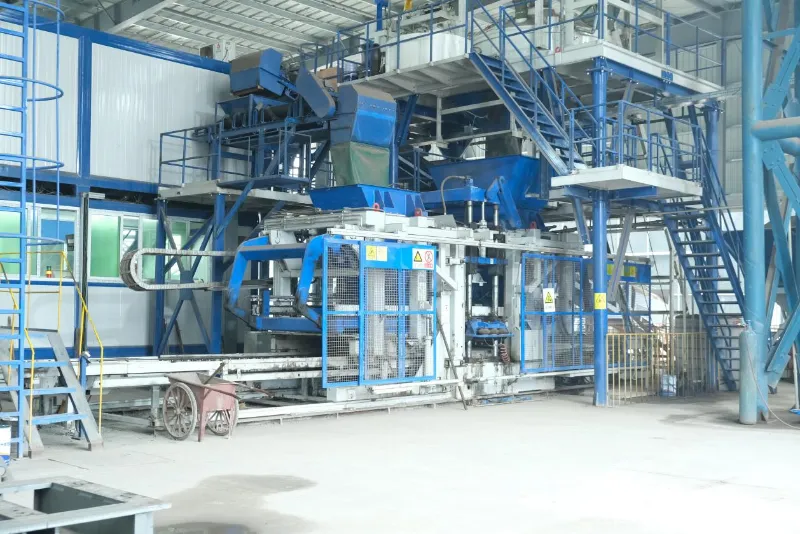

Construite autour d'une architecture mécanique, hydraulique et électrique intégrée, la série VP combine un châssis de machine à haute résistance, un pressage hydraulique de gros tonnage, des servo-vibrations et une automatisation intelligente. Des composants internationalement reconnus sont utilisés dans les systèmes clés pour prendre en charge un fonctionnement stable et des performances de formage constantes.
Avec trois configurations de force de pression : 600, 900 et 1 500 tonnes, la série ZN-VP offre une solution évolutive pour les fabricants de produits en béton ayant des exigences de production et des spécifications de produits différentes.
La machine est particulièrement adaptée aux applications où la pression de formage, l'adaptabilité des matériaux et la flexibilité du produit sont importantes. En fonction du modèle sélectionné, de la configuration du moule et de la configuration de production, la machine peut fabriquer :
●Blocs de béton standards
●Blocs creux
● Pavés
●Bordures
●Produits en béton aspect pierre
●Produits d'aménagement paysager
●Blocs de protection des pentes pour la conservation de l'eau
●Produits muraux et décoratifs en béton
La série ZN-VP prend également en charge l'utilisation de diverses matières premières à grains fins et à base de déchets solides, notamment les déchets de construction, les déchets solides métallurgiques, les résidus miniers, la poudre de pierre, les boues et les boues de lavage du sable, sous réserve d'une préparation des matériaux et d'une conception de mélange appropriées.
Cela fait de la série ZN-VP une option appropriée pour les projets de production de blocs de béton axés sur le recyclage des déchets solides et les produits en béton à valeur ajoutée.
| Modèle | ZN600VP | ZN900VP | ZN1500VP |
| Hauteur du produit | 40-200 mmPersonnalisable ; à préciser lors de la commande | 40-200 mmPersonnalisable ; à préciser lors de la commande | 40-200 mmPersonnalisable ; à préciser lors de la commande |
| Taille de la palette | 1200*870mm | 1200*1150mm | 1400*1200mm |
| Force de pression principale | 600T | 900T | 1500T |
| Diamètre du cylindre principal | φ500mm | φ600mm | φ800mm |
| Poids de la machine (matériau de base + mélange de faces + système hydraulique) | Env. 61T | Env. 66T | Env. 80T |
| Énergie hydraulique | 75 kW | 90 kW | 110 kW |
| Dimensions de la machine (L × H × L) | Environ 6900x5600x2800mm | Environ 7200x5600x2800mm | Environ 8500x6000x3300mm |
| Bloc de béton standard240*115*53mm | 42 pièces/moule | 52 pièces/moule | 64 pièces/moule |
| Bloc de pavage200*100*60mm | 30 pièces/moule | 40 pièces/moule | 48 pièces/moule |
| Produit en béton aspect pierre600*300*80mm | 3 pièces/moule | 3 pièces/moule | 6 pièces/moule |
| Bloc creux390*190*190mm | 10 pièces/moule | 10 pièces/moule | 12 pièces/moule |

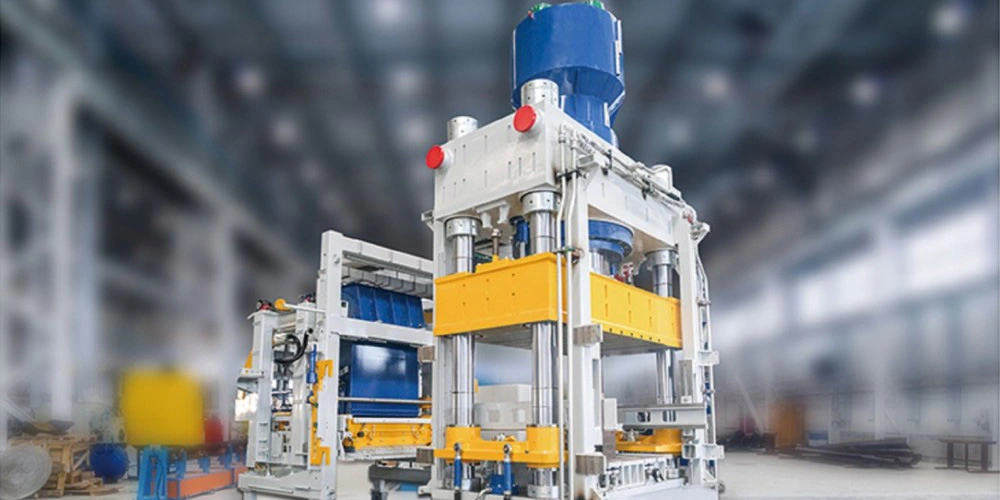

Le châssis principal de la machine est fabriqué à partir de profilés en acier de forme spéciale et intègre une technologie de conception structurelle brevetée.
Le cadre soudé subit un traitement anti-vibration pour améliorer la stabilité structurelle. Les colonnes de grand diamètre fournissent un soutien et un guidage pendant la fermeture du moule, aidant ainsi à maintenir un positionnement précis du moule tout au long du processus de formage.
Le système de démoulage adopte une synchronisation mécanique pour coordonner le démoulage et prendre en charge une formation cohérente du produit.
Pour la production de blocs de béton à haute pression, une structure de machine rigide est essentielle pour maintenir un mouvement stable du moule et des conditions de formage reproductibles.

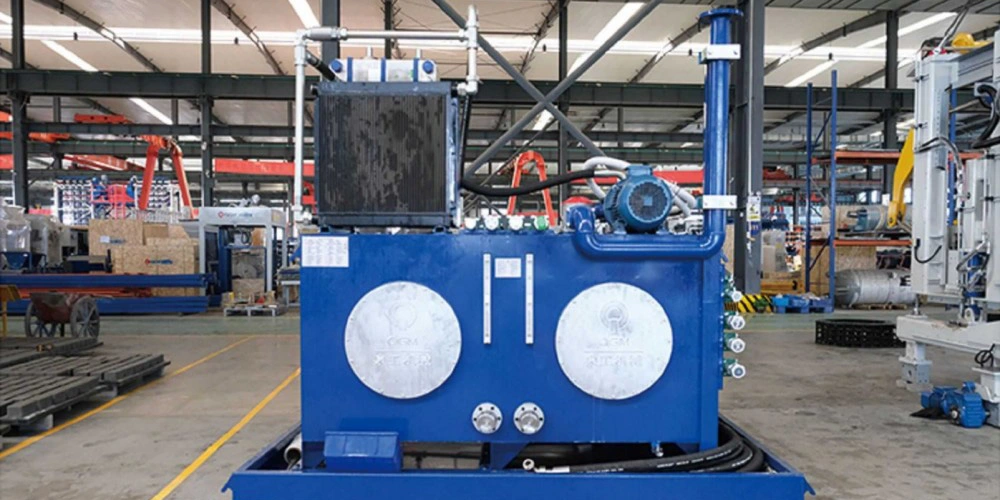

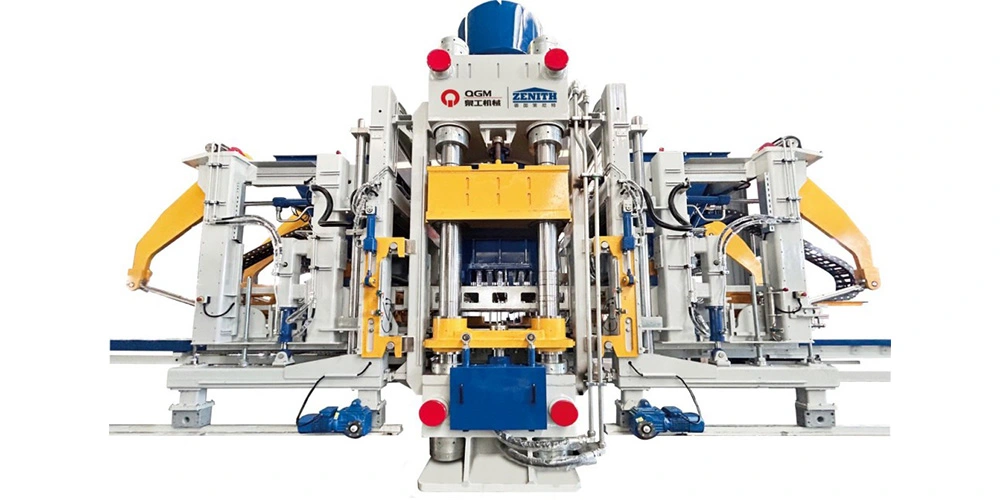

Le système de formage hydraulique est l'une des caractéristiques déterminantes de la série ZN-VP.
Les trois modèles fournissent des forces de pression principales maximales de 600, 900 et 1 500 tonnes, respectivement. Les cylindres principaux de grand diamètre génèrent la force de formage requise pour la production de produits en béton haute pression.
Des pompes et vannes hydrauliques de marque internationale sont utilisées dans le système hydraulique. La vitesse, la pression et la course de pressage peuvent être ajustées en fonction des exigences du produit et du processus.
Cela permet de configurer le processus de formage pour différents types de produits et caractéristiques de matériaux.
La configuration hydraulique à haute pression est particulièrement pertinente pour les fabricants produisant des produits en béton dense ou travaillant avec des mélanges contenant des poudres fines et des matériaux dérivés de déchets solides.
La série ZN-VP intègre une technologie allemande avancée de servo-vibration.
Les servomoteurs offrent une réponse rapide et un contrôle précis des paramètres de vibration, permettant d'ajuster la force d'excitation et les performances de vibration en fonction des exigences de production.
Par rapport au contrôle fixe des vibrations, la technologie servo offre une plus grande flexibilité lors du basculement entre différents types de produits et formulations de matériaux.
Le processus de vibration contrôlé favorise le compactage du béton et aide à maintenir des conditions de formation de produit constantes.
La technologie de formage de blocs de béton par servovibration est particulièrement utile lorsqu'une ligne de production doit s'adapter à plusieurs spécifications de produits plutôt que d'exécuter un seul produit standardisé en continu.

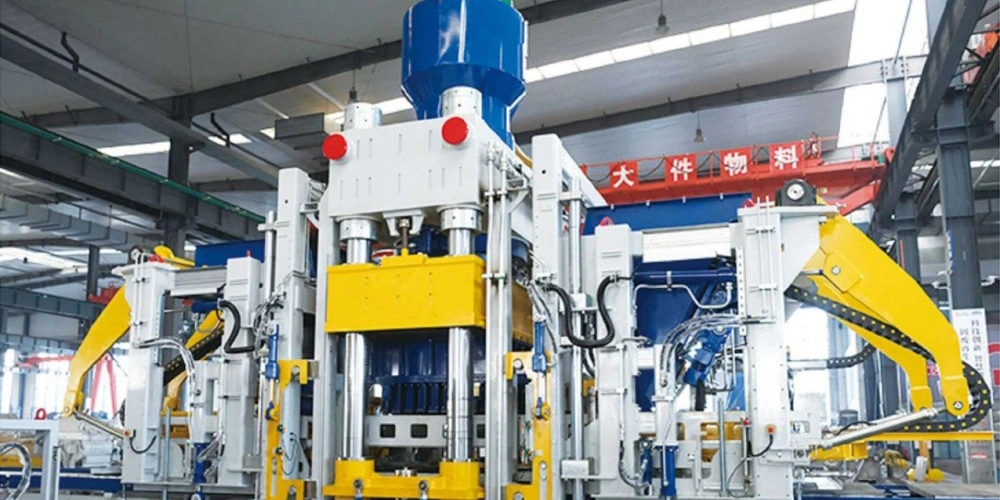

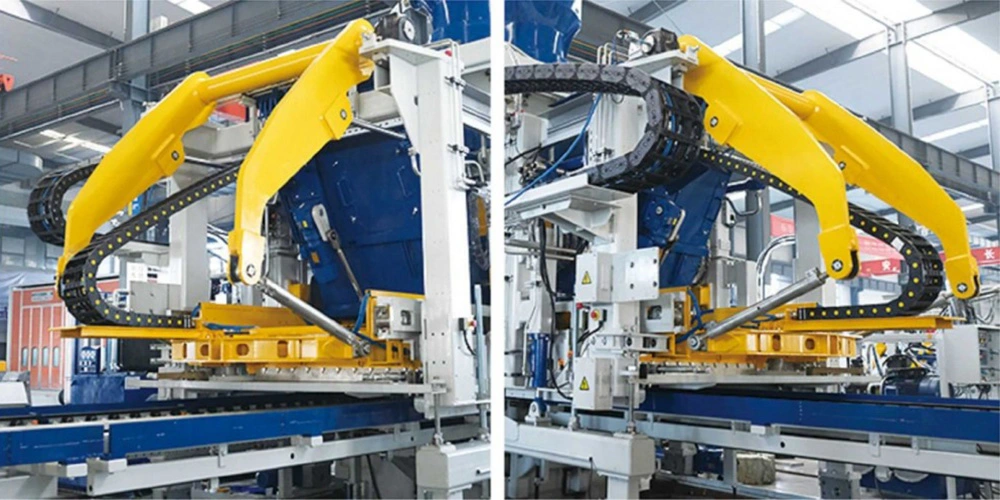

Le système d'alimentation en matériaux utilise une configuration robuste à bras oscillant pour une distribution cohérente des matériaux.
Les roues de guidage de grand diamètre permettent un mouvement fluide du chariot d'alimentation, tandis que des plaques d'usure remplaçables sont installées sur les surfaces de contact clés pour simplifier la maintenance.
La plateforme d'alimentation utilise également des composants d'usure remplaçables. Le verrouillage hydraulique permet d'ouvrir et de sécuriser la section d'alimentation lors des opérations d'inspection, de nettoyage et de maintenance.
Cette conception facilite l'accès aux pièces d'usure et contribue à réduire la complexité des travaux d'entretien de routine.
La série ZN-VP combine deux mécanismes de formage : pressage statique à haute pression + vibration servo.
Le système hydraulique fournit la principale force de formage, tandis que le système de vibration facilite le compactage du matériau pendant le moulage.
Selon la configuration technique d'origine, le système fournit jusqu'à 900 ou 1 500 tonnes de force de pression principale et 120 kN de force de vibration sur les modèles correspondants.
La technologie combinée est destinée à répondre aux exigences de formage des produits en béton par voie sèche utilisant à la fois des déchets solides grossiers et des poudres ultrafines.
Il peut être appliqué à la production de :
●Pavés en béton aspect pierre
●Produits de pavage perméables
●Bordures
●Blocs de béton conventionnels
●Produits en béton d'aménagement paysager
●Autres produits en béton personnalisés
Pour les projets qui nécessitent à la fois une diversité de produits et une flexibilité des matériaux, la configuration combinée de pressage et de vibration offre une alternative aux systèmes de formage conventionnels à pression statique ou à vibration uniquement.

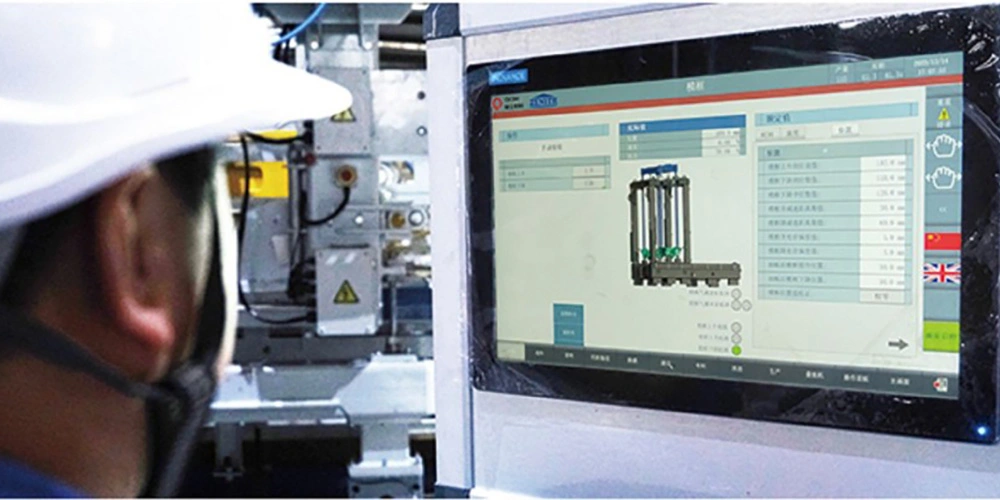

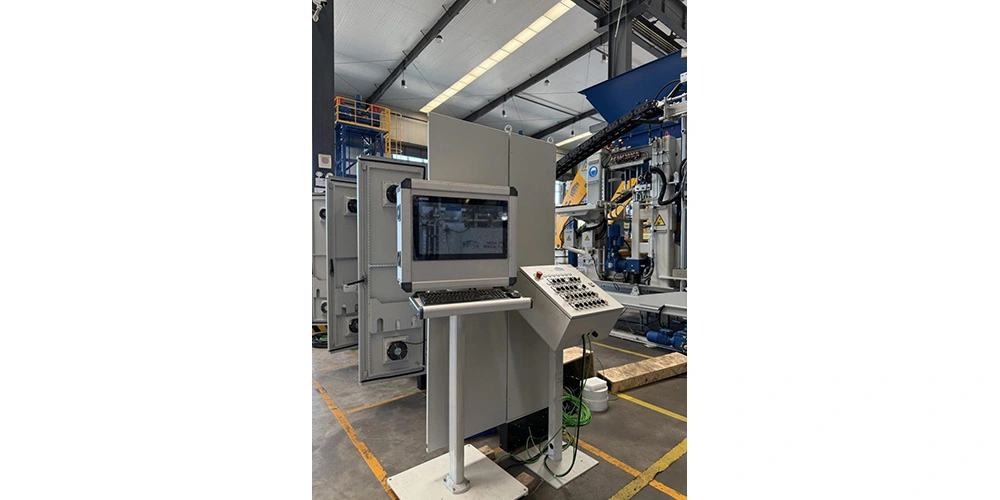

La série ZN-VP intègre la technologie d'automatisation allemande avec une interface visuelle homme-machine.
Le système de contrôle coordonne les processus de formage de la machine tout en offrant aux opérateurs une interface claire pour la gestion de la production.
Les fonctions clés incluent :
●Gestion des recettes de production
●Gestion des paramètres de fonctionnement
● Surveillance de l'état de l'équipement
●Collecte de données de production
●Contrôle du fonctionnement de la machine
●Informations visualisées sur l'équipement
En réduisant les interventions manuelles inutiles, l'architecture de contrôle intégrée aide les opérateurs à gérer les paramètres de production de manière plus cohérente.
Pour les lignes de production automatisées de blocs de béton, le contrôle centralisé fournit également une interface plus claire entre la machine à blocs et les équipements en amont ou en aval.

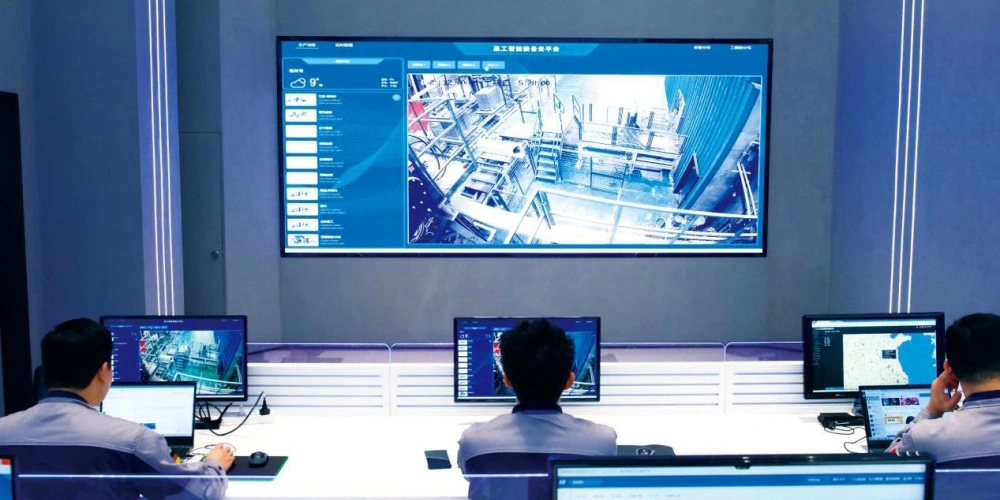

La plateforme de services cloud d'équipement intelligent QGM étend la gestion des machines au-delà de l'armoire de commande locale.
La plateforme intègre le cloud computing, la communication de données, la modélisation des équipements, l'intelligence artificielle, les réseaux neuronaux flous et les technologies Big Data pour collecter et analyser les informations sur le fonctionnement des équipements et les modèles d'utilisation.
En fonction de la configuration et de l'autorisation du système, la plateforme prend en charge :
●Surveillance des équipements en ligne
●Contrôle de l'équipement à distance
●Support technique à distance
●Détection prédictive des défauts
●Diagnostic des défauts
●Évaluation de l'état des équipements
●Rapports d'opération automatisés
●Analyse des données de l'équipement
Cela crée une connexion numérique entre la machine de fabrication de blocs et les fonctions de service basées sur le cloud.
Pour les fabricants de blocs étrangers, la surveillance des équipements basée sur le cloud peut fournir une couche d'assistance supplémentaire lorsque l'équipement de production est situé loin du centre de service technique du fabricant.
L'approche de QGM en matière d'équipement intelligent et de service cloud est cohérente avec son développement plus large d'équipements de fabrication de blocs connectés numériquement et de systèmes de production intelligents.
L'une des principales caractéristiques d'application de la série ZN-VP est son adaptabilité à différentes matières premières.
En fonction des propriétés du matériau, du prétraitement et de la conception du mélange, la machine peut être utilisée avec des matériaux tels que :

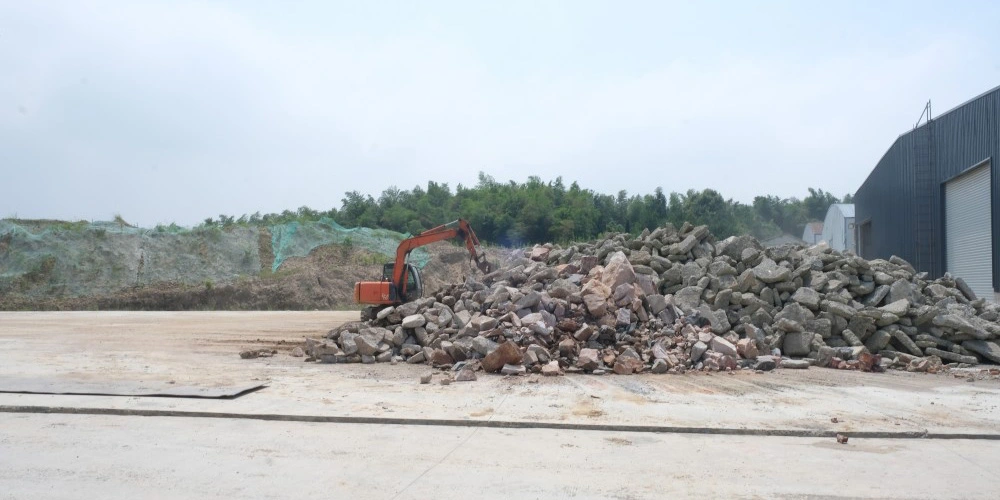

Déchets solides
● Déchets de construction
●Déchets solides métallurgiques
●Résidus miniers
●Poudre de pierre
●Boues
●Boue de lavage de sable
Le rapport réel des matériaux et la formulation doivent être déterminés en fonction des propriétés physiques et chimiques des matériaux disponibles localement.
Produits en béton
La machine peut être configurée pour la production de :
●Blocs de béton standards
●Blocs creux
● Pavés
●Pavés perméables
●Bordures
●Produits en béton aspect pierre
●Produits d'aménagement paysager
●Blocs de protection des pentes
●Produits décoratifs muraux en béton
Cela rend la série ZN-VP pertinente pour les projets de recyclage de déchets solides dont l'objectif est de transformer les déchets correctement traités en produits en béton commercialisables.
Les ZN600VP, ZN900VP et ZN1500VP proposent trois configurations d'équipement différentes au sein du même concept de formage hydraulique.
Le choix du modèle approprié dépend de facteurs tels que :
● Force de pression requise
●Dimensions des palettes
●Taille du produit
●Gamme de produits
●Caractéristiques des matières premières
●Configuration du moule
●Échelle de production requise
●Espace d'usine disponible

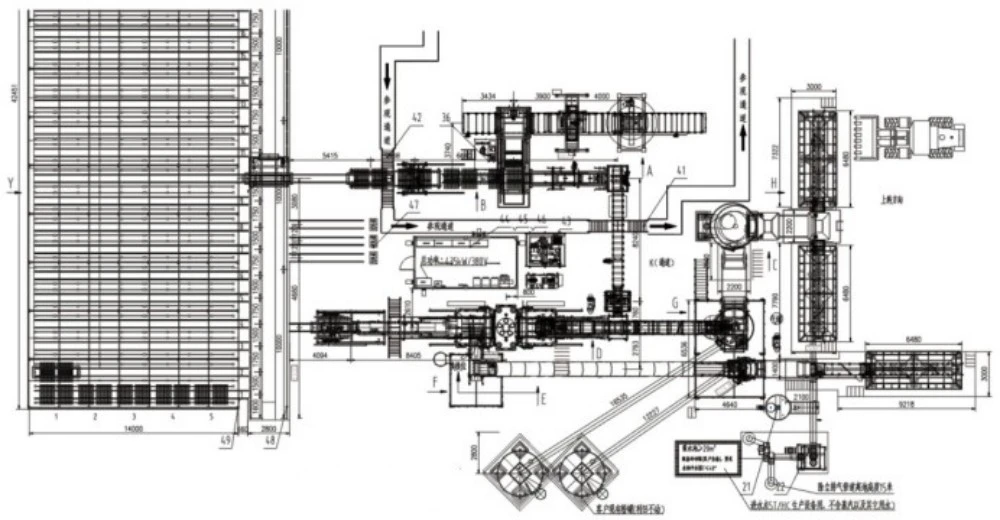

●Configuration complète de la ligne
