| Caractéristiques | |
|---|---|
| Max. hauteur du bloc | 500 millimètres |
| Min. hauteur du bloc | 40 millimètres |
| Hauteur de bloc optionnelle (min.) | 30 millimètres |
| Taille de la palette | |
| Standard | 1.400 x 1.100 x 50 mm |
| Différentes tailles de palettes sont possibles | |
| Trémie à béton arrière | |
| Volume (géométrique) max. | 2.400 litres |
| Trémie de mélange de visage | |
| Volume (géométrique) max. | 2.400 litres |
| Différentes exécutions de trémie avec plaque de tirage ou clapet de dosage pour la production multicolore sont disponibles. |
|
| La hauteur d'alimentation peut être réglée individuellement. | |
| Poids de la machine | |
| Avec unité de mélange de visage et moule | CA. 35 000 kg |

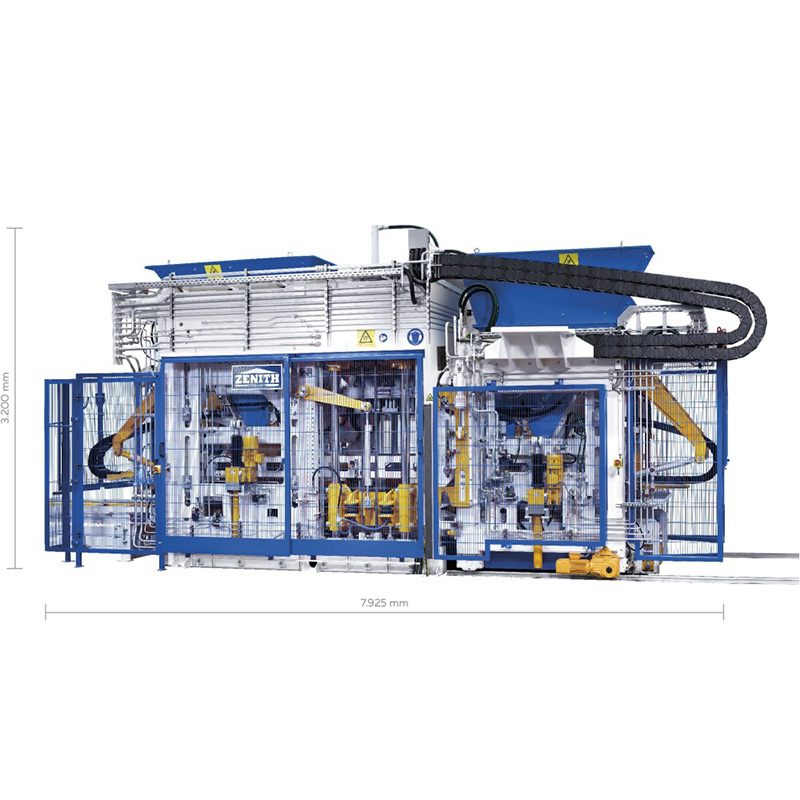

| Dimension de la machine | |
| Max. longueur totale avec unité de mélange de visage | 7,925 millimètres |
| Max. hauteur totale (transport) | 3.200 millimètres |
| Largeur totale maximale | 3.100 millimètres |
| Système vibrant | |
|---|---|
| Table vibrante monobloc, servo-vibration ultra-dynamique avec contrôle de fréquence et d'amplitude (force centrifuge max.) |
175 kN |
| 2 vibrateurs à tête doseuse (force centrifuge max.) | 35 kN |
| Hydraulique | |
| Capacité (totale) | 560 l/min |
| Pression de fonctionnement
pompe 1 machine pompe 2 tête de bourrage mode de réglage de la pompe 3 |
180 barres 200 barres 200 barres |
| Électricité | |
| Puissance de connexion (standard) avec unité de mixage de face Puissance installée |
Californie. 310 kW |
| Puissance de connexion | Californie. 160 kW |
| Protection par fusible | 315A |
| Ligne d'alimentation | 4x 185mm² alternative 2x 4x 70mm² |
| Système Siemens S7-1500, portail TIA |
|

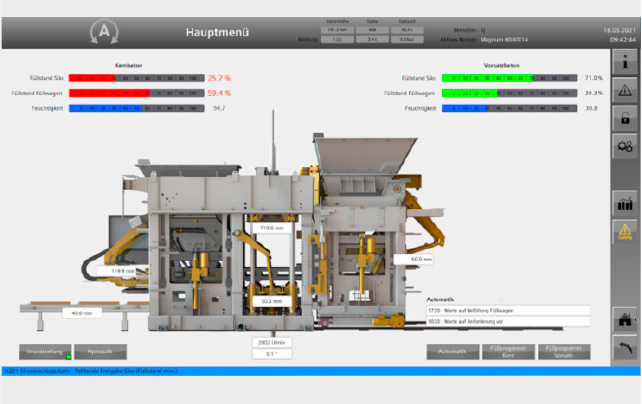

| Commande via écran tactile |
|
Les détails techniques sont sujets à modifications – sans préavis. Les photos des équipements présentés ne sont que des exemples. Les photos peuvent inclure des options selon la demande du client.

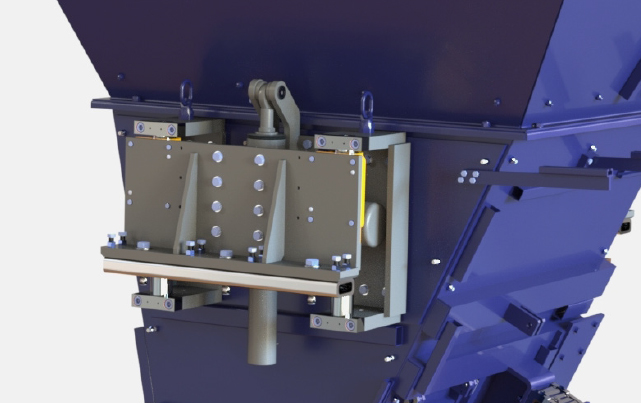

La trémie de mélange de base réglable en hauteur est une nouveauté particulière et a été développée pour améliorer considérablement la qualité des produits en béton. Il contribue à optimiser le flux de matériaux et veille à une répartition uniforme du matériau. De plus, la quantité de remplissage dans le tiroir à nourriture peut être réglée avec précision et en fonction du produit.

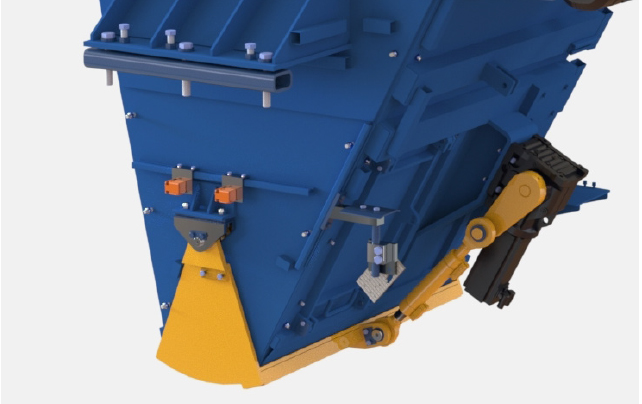

Les volets des trémies de mélange de base et de face sont équipés de servomoteurs. Cela permet des temps d’ouverture et de fermeture extrêmement rapides. Le résultat est un dosage beaucoup plus précis. L'avantage est une meilleure reproductibilité du processus de production, ce qui améliore encore la haute qualité du produit.
La tête de pilon principale offre beaucoup plus de flexibilité pendant la production que les têtes de pilon classiques. Le nombre de tampons en caoutchouc peut être choisi librement. De plus, l'autoprotection principale peut également être conçue selon les connexions d'autres fabricants. Ces innovations rendent la production beaucoup plus précise et fiable.

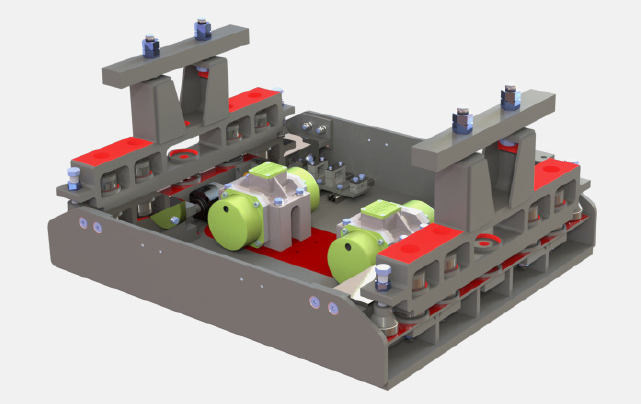

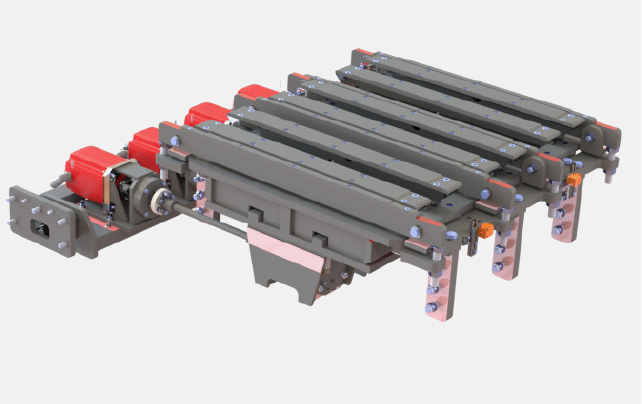

Le système de vibration avec table vibrante monobloc a été développé en coopération avec RWTH Aix-la-Chapelle. Il atteint une efficacité énergétique élevée grâce à la répartition optimale des forces vibratoires. Comme ce système fonctionne sans bain d’huile et ne nécessite pas de refroidissement supplémentaire par air, il est très écologique et permet un entretien facile.

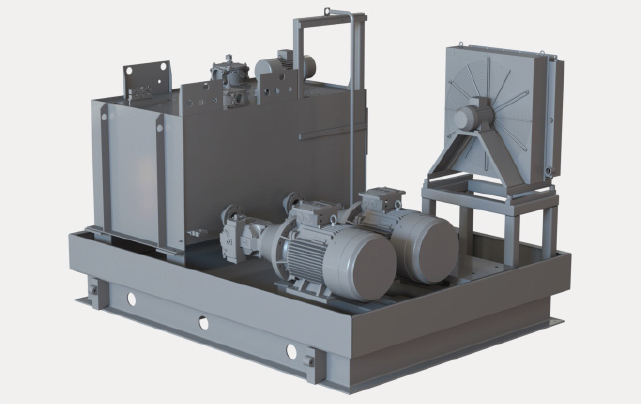

La machine fonctionne avec deux pompes principales (capacité 270 l/min) et deux accumulateurs de pression pour des temps de cycle rapides lors d'une production régulière. En cas de panne de pompe, la machine peut fonctionner avec la deuxième pompe pour éviter un arrêt de la production. La pompe supplémentaire pour le mode réglage (capacité 20 l/min) garantit une limitation sûre des vitesses pour les mouvements respectifs.
Tous les axes principaux (tête de pilonnage, moule, tiroir d'alimentation, grille de remplissage) sont conçus comme axes contrôlés dans le portail TIA. Une électronique de commande externe n’est donc pas nécessaire. Ce système permet un positionnement précis et continu. La haute précision des répétitions dans le processus de production garantit une qualité de produit constamment élevée pendant une production continue.
